产品工艺简述
工作概述
【弘德】人十五年来专注于防腐耐磨领域，致力于相关行业的设备、材料、工艺创新，生产力促进！作为行业梦想的执着追求者和技术服务商，我们竭诚与社会各界一起，为建设“资源节约型、环境友好型 ”社会做出积极贡献。
 |
 |
 |
表面工程之耐磨板材
• 耐磨性堪比70HRC硬质合金+良好的延展表现
表面工程之耐磨板材
• 平整无裂纹。防腐蚀。可焊接－满足您的百变需求

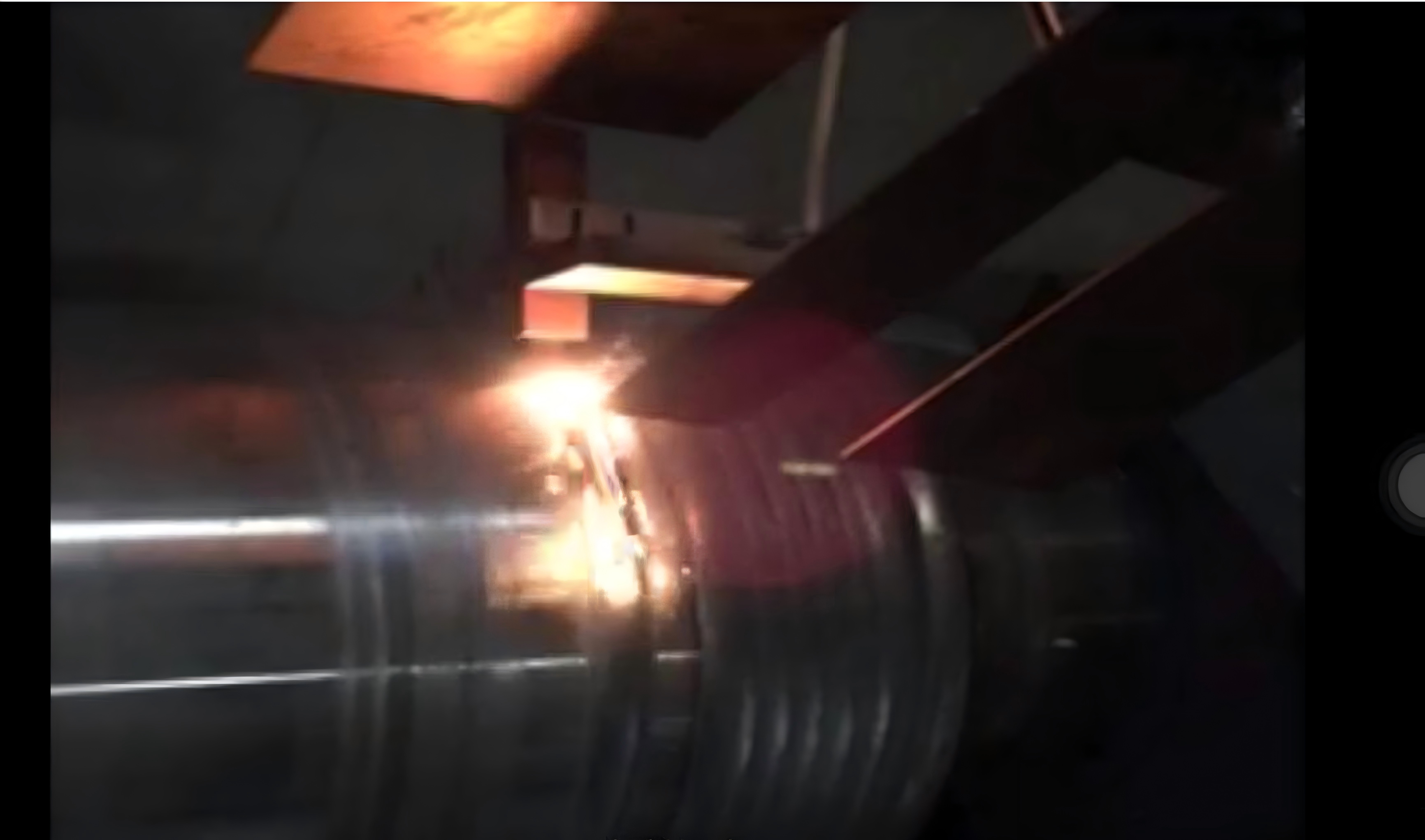

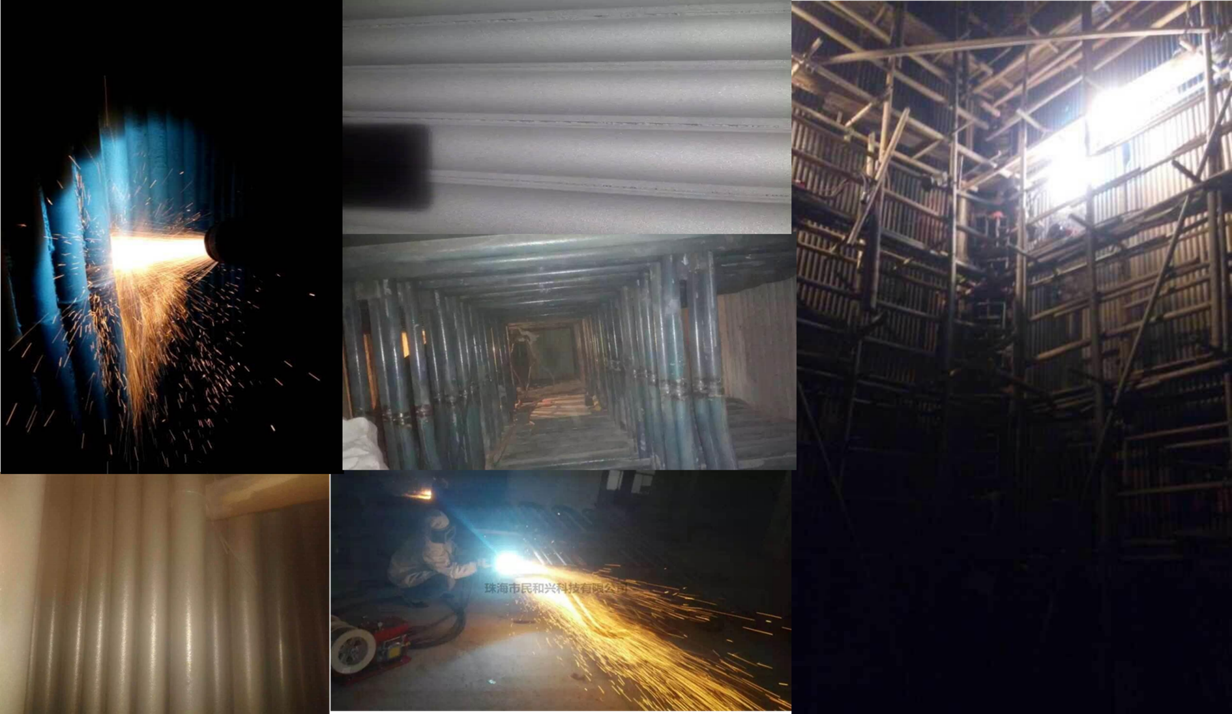

表面工程之现场热喷涂
• GL-02高性能金属陶瓷复材是锅炉四管极佳的表面防护材料
表面工程之现场热喷涂
• 性能简述
|
GL-02涂层腐蚀形貌 |
普通热喷涂涂层涂层腐蚀形貌 |

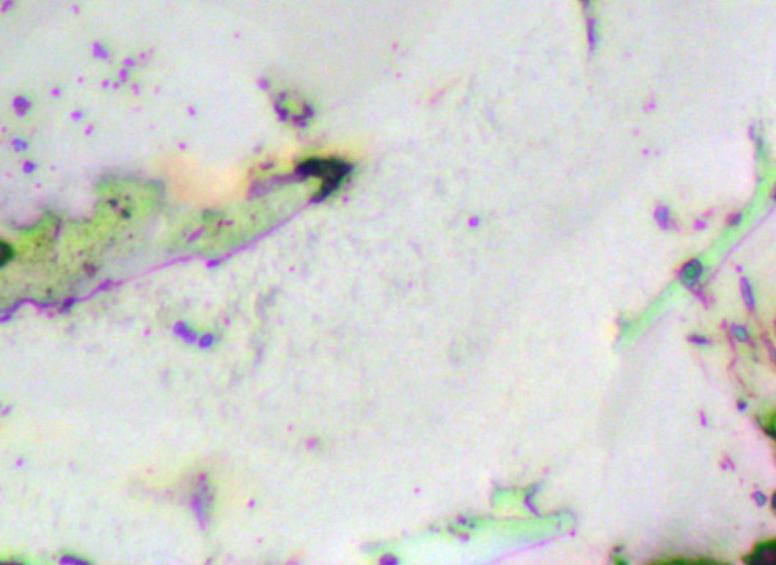

GL-02热喷涂防护层是以Ti(C/B/N）为基础形成的优良金属间化合物。材料的成膜性优良 ，可连续沉积50㎜ 以上而不脱落 ；金相未显示明显晶界 ，组织比较单一呈陶瓷相 ，各组织硬度接近（HV0.11410～1860），是一款比较优秀耐腐蚀耐磨损的防护材料。
表面工程之现场热喷涂
• 超高显微硬度 实验测试取点200个/㎝2，平均值为1232HV0.1

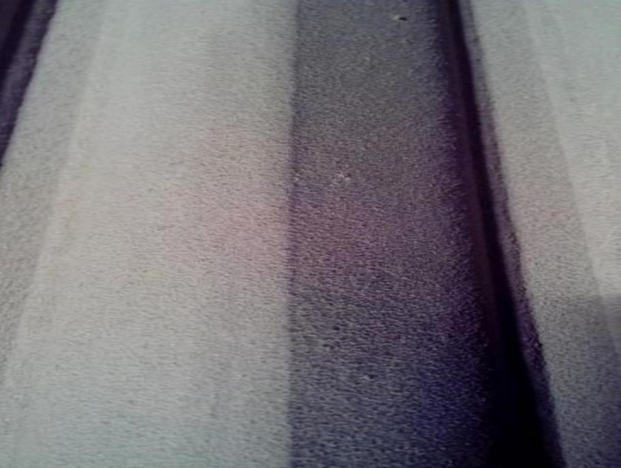

左图为喷涂GL-02材料 ，使用6个月后形貌照片。涂层厚度未发生可分辨的变化 ，依然保持着喷涂后的状态 ，表面粗糙度没有明显改变 ，甚至最外层氧化膜都未见明显磨损 ，基本无厚度缺失。

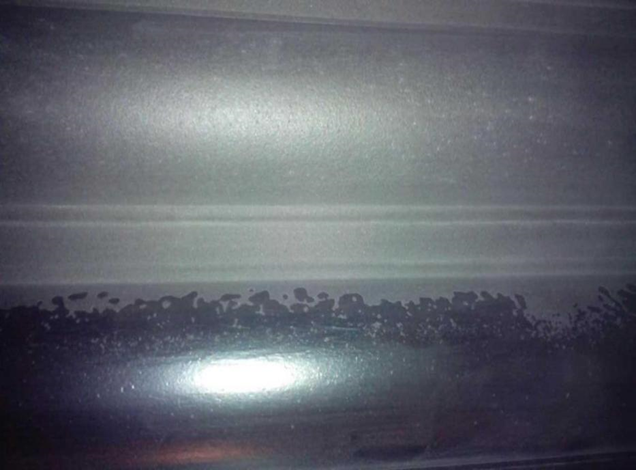

上部为喷涂GL-02材料 使用12个月后形貌照片。涂层厚度未发生可分辨的变化 ，表面粗糙度没有明显改变 ，基本无厚度缺失。下部为喷涂国内其他公司的材料。
表面工程之现场热喷涂
• 优异的耐蚀性-混酸腐蚀测试

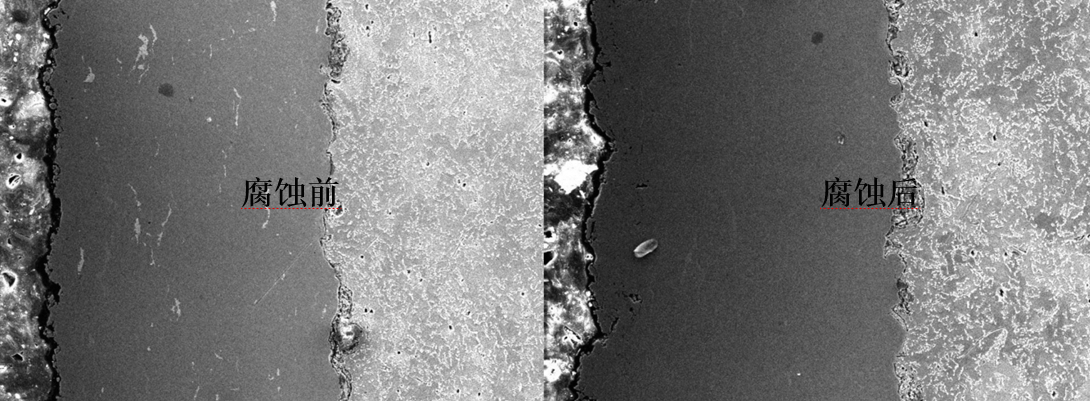

金相实验：基材为1Cr18Ni9Ti 、涂层为GL-02金属基陶瓷复材涂层厚约270um ，腐蚀液为HF+HNO3，没有看到腐蚀出晶界。
表面工程之现场热喷涂
• 优异的耐蚀性-硫酸腐蚀测试

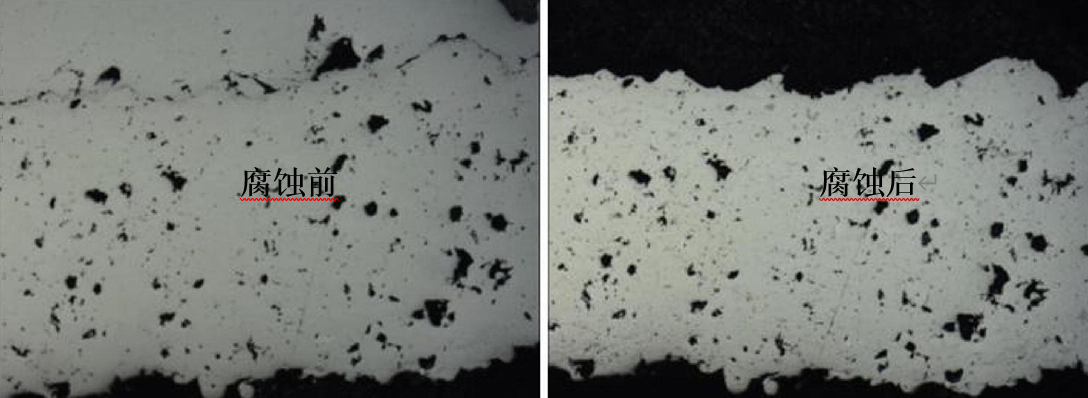

金相实验：基材为1Cr18Ni9Ti 、涂层为GL-02金属基陶瓷复材涂层厚约270um ，腐蚀液为硫酸
（H2SO4（w%）= 70%），没有看到腐蚀出晶界。
